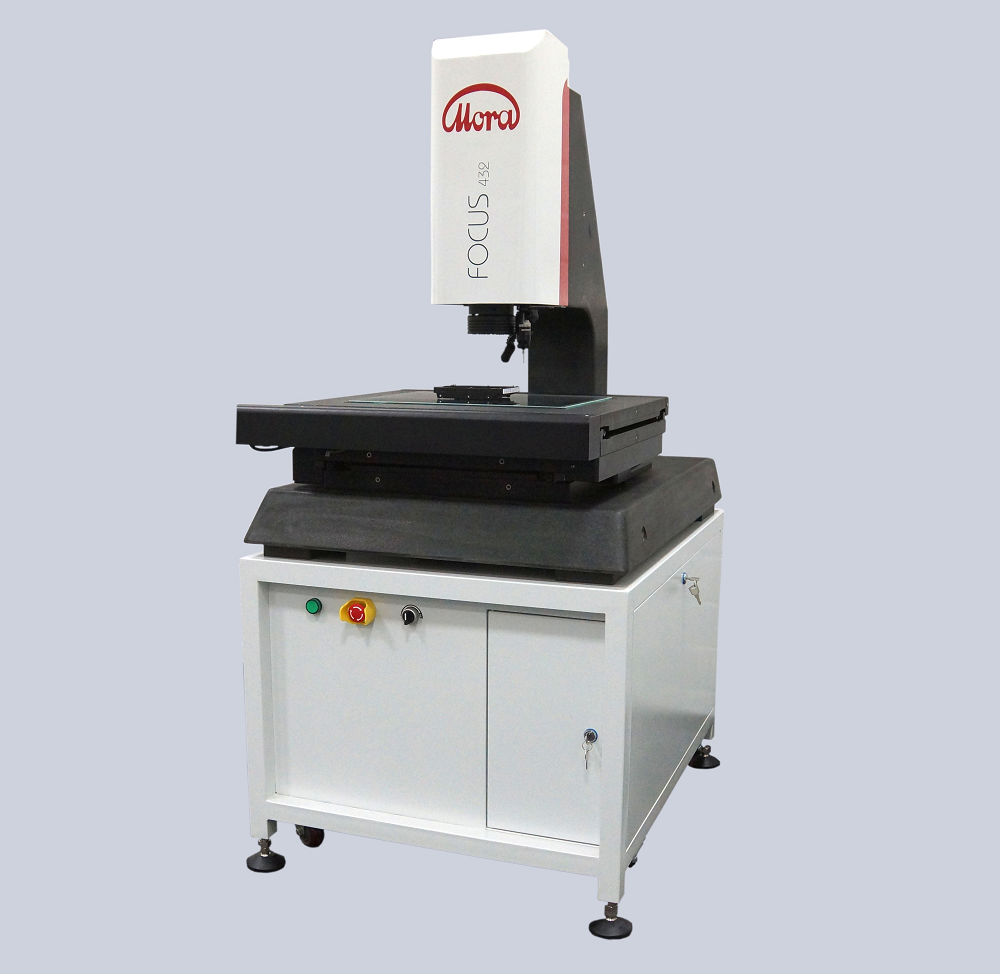

Focus

Koordinatenmessgerät 2.5D

(komplet aus Granit)

Die Focus ist ein universell einsetzbares Koordinatenmessgerät, das durch die robuste Bauweise auf Hartgesteinbasis verbunden mit Hochgenauen V-Führungen in der X- und Y- Achse des Granitkreuztisches und Doppellinearführungen in der Z-Achse für den Einsatz im Werkstattbereich und Wareneingang prädestiniert ist. Die kompakte Bauweise mit integrierter Steuerungstechnik gewährleistet einen flexiblen Einsatz im gesamten Fertigungsbereich.

Messbereiche in mm

Achse X/Breite Y/Länge Z/Höhe
von 300 200 150
bis 500 400 200

Genauigkeit MPExy: 2,5 + L/200 (L in mm)

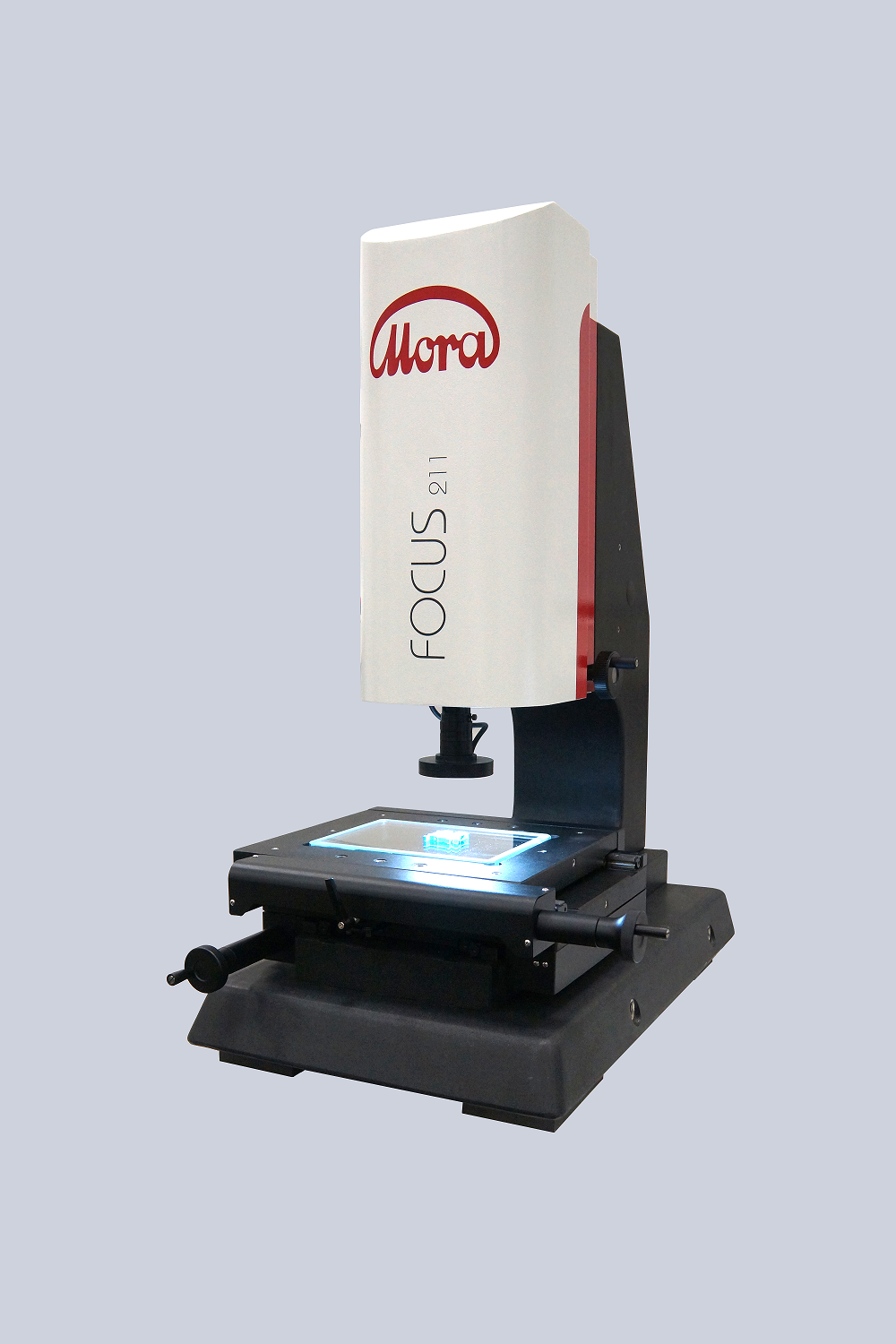

MTL X5

Sensorsysteme

Motorisches CNC-Zoomobjektiv mit einem optischen Vergrösserungsbereich von 0,7x bis 4,5x

Manuelles Zoomobjektiv mit 6 Stufen von 0,7x bis 4,5x

Festobjektive mit diversen Vergrösserungen

Telezentrische LED-Durchlichtbeleuchtung

LED-Auflichtbeleuchtung, bestehend aus 203 weissen Dioden. Deren Aufteilung besteht aus einem inneren, dimmbaren Ring mit 63 LEDs und 4 separat schaltbaren, äußeren Quadranten mit jeweils 35 LEDs, ebenfalls dimmbar.

Koaxiales LED-Auflichtbeleuchtung (nur in Kombination mit motorischen CNC-Zoomobjektiv)

CCD-Matrix-Kamera mit 1,3 MegaPixel Auflösung in Farbe oder Schwarz/Weiss



Taktile Tastersysteme (optional für die CNC-Varianten erhältlich):

Renishaw Tastkopf PH6 mit Messtaster TP20

Renishaw MCP Messtaster

Software

M3 Messsoftware manuell oder CNC (ab Focus 322)

Kundenspezifische Software Schulungen



Optionen

Kundenspezifische Teilehalterungen

Spannvorrichtungen
