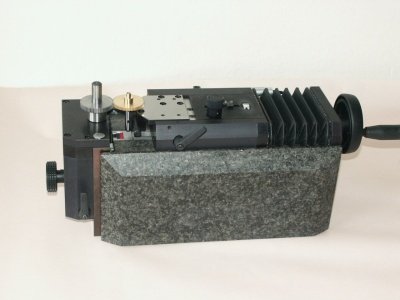

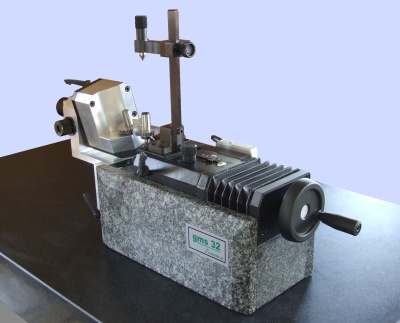

gms 32

Das gms 32 ist für die Qualitätsprüfung von kleinen Zahnrädern im Zweiflankenprüfverfahren vorgesehen.

Es ist sehr nützlich für die Feinmechanik, die Kunststoffindustrie oder auch die Uhrenindustrie. Mit dem Gerät können auch Stirnräder-, Schneckenräder, sowie Innenverzahnungen geprüft werden.

Zusammen mit der Doppelflankenabweichungen misst das Gerät die Schwankung des Achsabstands, des Rundlaufs und die Abmessungen über den Zähne.

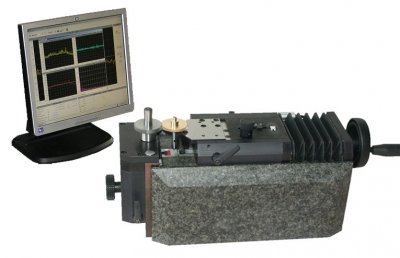

MTL X5

Das gms 32 kann in der Produktion, sowie im Messlabor eingesetzt werden.

Standardausrüstung

Spezielle Wellenlagerung ohne Zentren

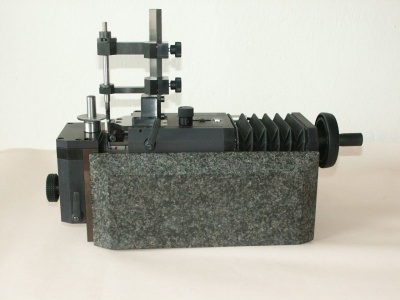

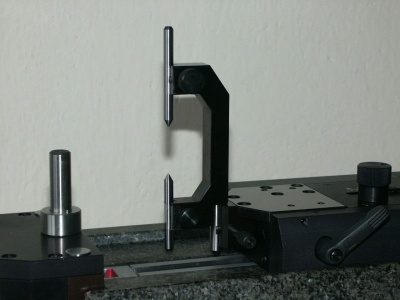

Spitzenzusatz

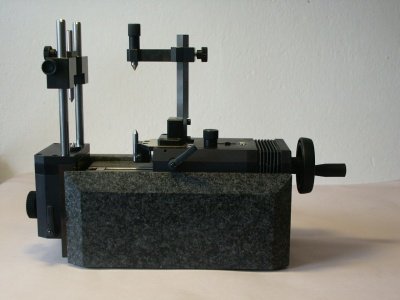

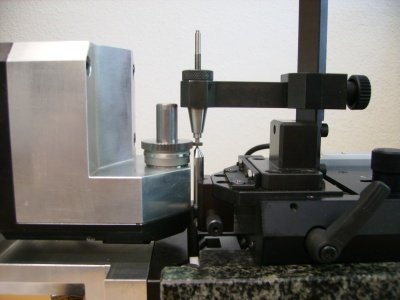

Schwenkbarer Messkopf

Schwenkbarer Messkopf mit kleinem Prüfling

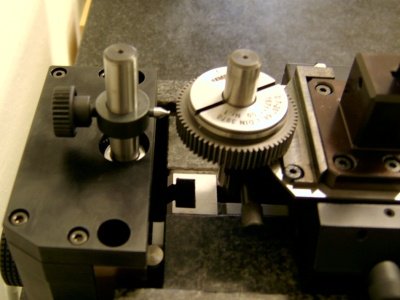

Spitzzusatz für Meisterräder

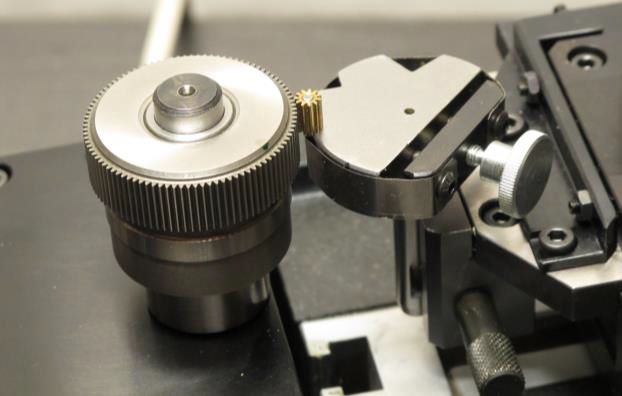

Spezialaufnahmen für sehr kleine Zahnräder

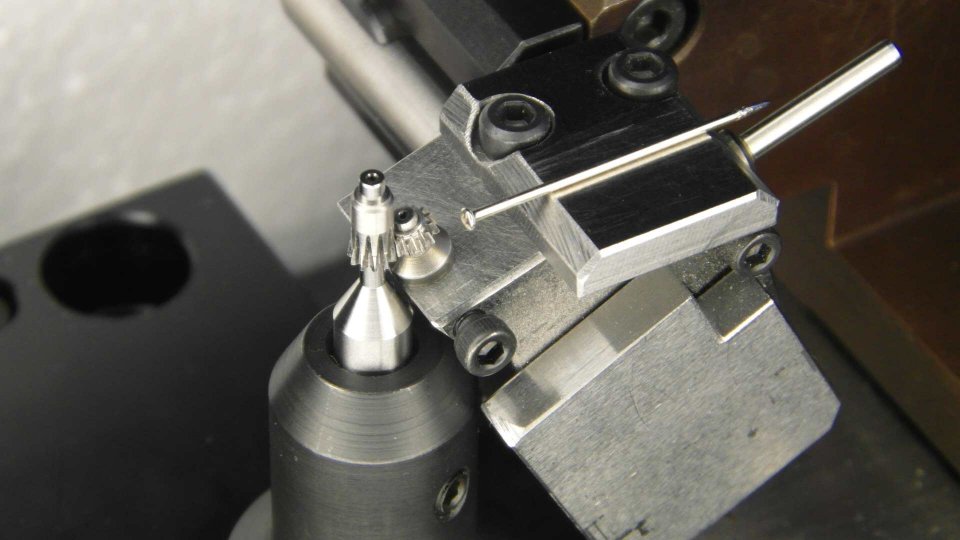

Spannzusatz für Zahnräder mit sehr kleinen Bohrungen

gms 32 Zubehör

Messen von Zahnweitenmass – Messresultate werden direkt ins Prüfprotokoll übertragen

Meisterräder

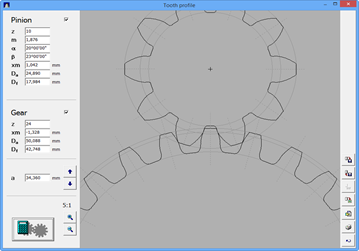

Berechnungs-Programm – GEARS – Für Windows 7/10 mit nachfolgenden Berechnungsmöglichkeiten:

  • Geometrische Parameter

  • Kontrollabmessungen

  • Festigkeitsberechnung

  • Zähnezahlberechnung

  • Eventuelle Abweichungen
